套筒灌漿作為預制裝配建筑施工的關鍵工藝，用于豎向構件（如剪力墻和框架柱）及水平構件（如框架梁）的連接：

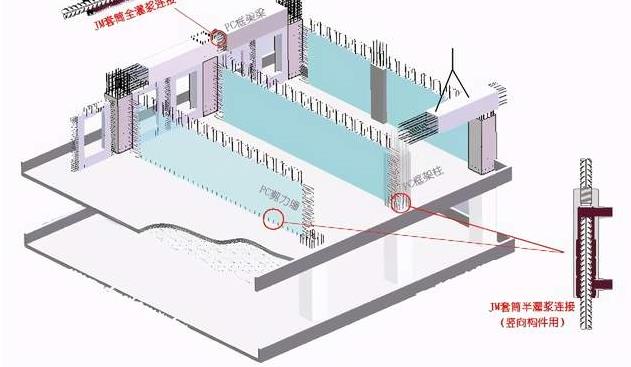

套筒灌漿用途示意

套筒灌漿是將帶肋鋼筋插入內腔帶溝槽的鋼筋套筒，然后灌入專用高強、無收縮灌漿料，達到高于鋼筋母材強度連接效果：



施工前準備

【材料準備】

套筒檢查要點：強度、變形、球化率、硬度等

灌漿料檢查要點：強度、變形、流動度、耐久性等

型式檢驗要點：抗拉強度及變形，JGJ107一級接頭標準

【工前準備要點】

1. 檢查記錄（接頭鋼筋數量、直徑、預留長度）

2. 基層清理（座漿面、套筒內部、接頭鋼筋）

3. 封堵（分段或控制數量、養護）

4. 界面澆水濕潤

5. 做好補救預案

施工流程示例

【施工注意要點】

1. 灌漿施工（不能混用、配合比、澆水濕潤、控制轉速）

2. 養護

3. 環境溫度

三大構件套筒灌漿連接實例展示

1 - 預制混凝土剪力墻連接

2- 預制混凝土框架柱連接

3 - 預制混凝土的框架梁連接

來源：建筑工程魯班聯盟，轉自施工技術微信號
