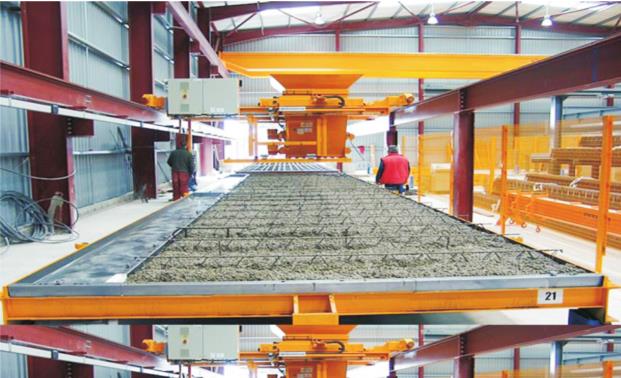

隨著裝配式建筑大力推廣，預制構件普遍應用，裝配式建筑成為建筑業的發展趨勢。模具是PC構件生產的重要組成部分，構件的生產離不開模具，模具設計、加工的好壞直接影響到模具的壽命、構件的生產效率、構件的生產成本等，因此模具的管理是預制構件生產的核心內容。

01

模具規劃

模具套數

影響模具數量因素有：構件形狀類型、生產工期、工廠配置；不同類型的構件模具基本上不能共用（墻板和樓梯不能共用），同類型構件不同形狀的模具共用可能性也相對較低，但可通過模具組合變化實現共用（不同寬度的梁可以通過萬用梁模實現共用）；項目的構件類型少、形狀統一可以大量減少模具套數，因此構件類型和形狀是影響模具套數的重要因素。

生產工期也是影響模具套數的重要因素，項目工期緊或者工期縮短，構件供應要滿足現場進度要求，在沒有蒸汽養護的情況下就必須采用增加模具套數的方法加快生產節奏。

工廠配置包含多方面因素：模臺數量、行車數量、吊具數量、布料機數量、魚雷罐數量、攪拌站生產能力、罐車、平板車、堆場面積等等，以上任何一個因素都會影響生產從而影響模具。

構件斷面類型

構件斷面類型如預制梁、預制柱、預制樓梯等構件，斷面類型是影響模具規劃的主要因素。因此在模具規劃時先要統計構件類型數量，斷面類型，進行分類，考慮不同構件斷面類型的共同點，結合項目生產周期，進行組合變化，確定模具種類和數量（梁、柱主要考慮因素斷面尺寸，疊合板、墻板考慮出筋和板片尺寸，樓梯和陽臺板等模具唯一性的概率很大）。

模具擺放位置、生產動線考慮

模具規劃時必須要考慮模具進廠后的生產擺放位置，擺放的區域，行車、魚雷罐、布料機等設備是否可以正常運行生產，擺放的位置是否影響生產動線。假設車間條件有限，某類型的構件生產必須在特定區域，但是常規模具形式會影響生產，這時在模具規劃時就需要對模具構造或者組合進行調整。

02

模具設計

模具設計是構件生產至關重要的環節，直接影響構件生產成本高低、生產效率、生產質量等。因此在生產準備階段模具設計圖紙審核確認是一項不可或缺的階段。

模具設計考慮因素

模具設計應在深化設計圖紙完善的基礎上進一步進行的設計工作，應考慮施工過程中裝拆模的可行性，預埋構件位置或KEY模是否與模具型鋼支撐位置相沖突等因素。預制構件模具設計需要考慮以下幾個方面的內容：

1、使用次數和成本控制：模具的使用次數直接影響構件的制造成本，所以在設計時就應該考慮給予模具合理的剛度，增加模具的周轉次數。保證在一個項目中不會因為模具剛度不夠二次追加模具或增加維修費用。

2、方便模具加工生產和模具運輸：目前我們不具備模具加工生產能力，這方面內容主要是模具加工工廠考慮的因素。

3、公用性（后續項目能否再度利用）

目前我們工廠的異形構件樓梯、梁和陽臺板的舊模具剩余很多，這說明模具的公用性非常低，主要原因還是前端設計無法將這種通用的預制構件標準模數化，造成模具成本的大量增加。為此經過思考，為了減低模具成本，提高模具的公用性，我們可以在模具規劃時打破傳統思路，比如：樓梯模具不需要加工焊接成一體，樓梯模具的背板、端板、底座等做成可拆卸組合式的樓梯模具，后期可以通過更換部分模具配件來組成新模具，提高舊模具的利用機會。

4、模具使用壽命。一般來說鋼模的周轉使用次數在60-200次之間。

模具設計的一般規定

PC預制構件模具以鋼模為主，面板主材選用Q235鋼板，支撐結構可選型鋼或者鋼板，規格可根據模具形式選擇，應滿足以下要求：

1、模具應具有足夠的承載力、剛度和穩定性，保證在構件生產時能可靠承受澆筑混凝土的重量、側壓力及工作荷載。

2、模具應支、拆方便，且應便于鋼筋安裝和混凝土澆筑、養護。

3、模具的部件與部件之間應連接牢靠；預制構件上的預埋件均應有可靠固定措施。

疊合板模具設計要點

根據疊合樓板高度，可選用相應的角鐵作為邊模，當樓板四邊有倒角時，可在角鐵上后焊一塊折彎后的鋼板。由于角鐵組成的邊模上開了許多豁口，導致長向的剛度不足，故沿長向可分若干段，以每段1.5~2.5m為宜。側模上還需設加強肋板，間距為400-500mm。

陽臺板模具設計要點

為了體現建筑立面效果，一般住宅建筑的陽臺板設計為異形構件。構件的四周都設計了反邊，導致不能利用大底模生產·、可設計為獨立式的模具，根據構件數量，選擇模具材料。首先考慮構件脫模的問題，在不影響構件功能的前提下，可適當留出脫模斜度(1/10左右)。當構件高度較大時，應重點考慮側模的定位和剛度問題。

樓梯模具設計要點

樓梯模具可分為臥式和立式兩種模式，臥式模具占用場地，需要收光的面積較大，構件需多次翻轉。故建議設計為立式樓梯模具。重點為樓梯踏步的處理，由于踏步成波浪形，鋼板需折彎后拼接，拼縫的位置宜放在既不影響構件效果又便于操作的位置，拼縫的處理可采用焊接或冷拼接工藝。都需要特別注意拼縫處的密封性，嚴禁出現漏漿現象。

邊模定位方式設計要求

邊模與大底模通過螺栓連接，為了快速拆卸，宜選用M12的粗牙螺栓。在每個邊模上設置3-4個定位銷，以更精確地定位。連接螺栓的間距控制在500-600mm為宜，定位銷間距不宜超過1500mm。

預埋件定位設計要求

預制混凝土構件預埋件較多，且精度要求很高,需在模具上精確定位，有些預埋件的定位在大底模上完成，有些預埋件不與底模接觸需要通過靠邊模支撐的吊模完成定位。吊模要求拆卸方便，定位唯一，以防止錯用。

模具加固設計要點

對模具使用次數必須有一定的要求，故有些部位必須要加強，一般通過肋板解決。當肋板不足以解決時可把每個肋板連接起來，以增強整體剛度。（如疊合板模具如果是定型不動模具加固與變化模具加固密度不同）
